Mikä on magnetointi? Kuinka toteuttaa 2-napa- ja moninapamagnetointi?

Mikä on "magnetointi"?

Kun kuvittelee magneetteja, mieleen tulee kuva, että ne "kiinni rautaan", mutta itse asiassa ne eivät tartu rautaan alusta alkaen. Kun magneettista materiaalia käsitellään, magneetti on ei-magneettinen, ja tämän ei-magneettisen magneetin tekemisprosessia magneettiseksi kutsutaan "magnetisoinniksi" tai "magnetoitumiseksi".

Mitkä ovat magnetointimenetelmät?

1. Kontaktimagnetointimenetelmä:

Kontaktimagnetointimenetelmässä magnetoitu vahva magneetti (yleensä kestomagneetti) saatetaan suoraan kosketukseen magnetisoitavan magneetin kanssa. Kosketuksen kautta magneettiset materiaalit järjestäytyvät uudelleen vahvaan magneettikenttään ja saavat magnetismin.

2. Tärinämagnetointimenetelmä:

Värähtelymagnetointimenetelmässä magneetti sijoitetaan tiettyyn laitteeseen, joka värähtelee tietyllä taajuudella ja amplitudilla. Tämä värähtely saa magneetin magneettiset materiaalit järjestymään värähtelyyn, mikä toteuttaa magnetisoinnin.

3. Sähkömagneettinen magnetointimenetelmä:

Sähkömagneettisessa magnetointimenetelmässä magneetti sijoitetaan solenoidikelaan. Solenoidi on ontto sylinteri, johon voidaan sijoittaa erikokoisia ja -muotoisia magneetteja. Kela on jännitteellinen muodostamaan vahva magneettikenttä, joka magnetoi magneettisen materiaalin magnetismin ylläpitämiseksi. Sähkömagneettinen magnetointimenetelmä käyttää voimakasta sähkömagneettista kelaa korkean intensiteetin magneettikentän luomiseen. Säätämällä virtaa ja kelan rakennetta voidaan saavuttaa suurempi magneettikentän voimakkuus ja suurempi magnetointivaikutus. Tätä menetelmää käytetään laajalti teollisessa tuotannossa.

Mitä laitetta tarvitaan teolliseen magnetointiin?

Yleensä on valmisteltava: ① magnetoiva virtalähde (magnetoija), ② magnetointilaite (käämi), ③ jäähdytyslaite (jäävesikone), ④ Gauss-mittari (mittauslaite).

Mitä materiaaleja voidaan magnetoida?

Magneetteja, jotka voidaan magnetoida, kutsutaan "kestomagneeteiksi" tai "kestomagneeteiksi" lyhyesti, ja jotkut ihmiset kutsuvat niitä "koviksi magneeteiksi".

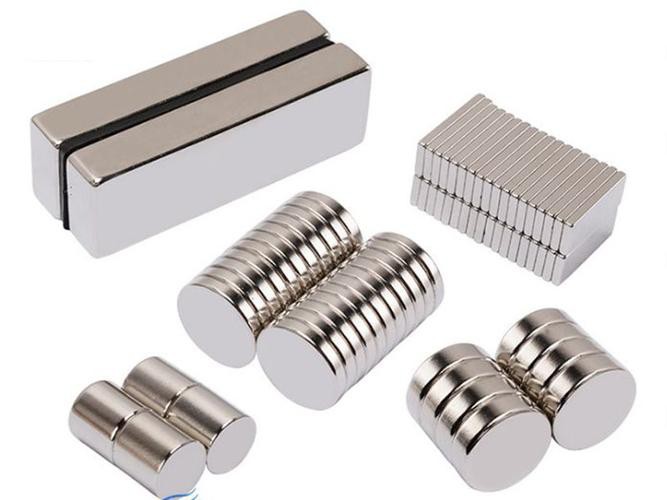

Kestomagneetti: Yleiset kestomagneetit voidaan jakaa kahteen luokkaan: 1. Metalliseosmagneetit: neodyymimagneetti, Sm-Co magneetit ja Al-Ni-Co magneetit; 2. Ferriittiset kestomagneettimateriaalit.

Pehmeä magneetti: Magneetteja, joita ei voida magnetoida, kutsutaan "pehmeiksi magneettisiksi" materiaaleiksi.

Pehmeän magneettisen materiaalin magnetisoinnin jälkeen, kun magnetoiva magneettikenttä katoaa, jäännösmagneettikenttä on hyvin pieni tai katoaa sen mukana. Yleisiä ovat: pehmeä ferriitti, amorfinen, puhdas rauta (pehmeä rauta), piiteräs, rauta-nikkeliseos ja niin edelleen.

Mikä on magnetoinnin periaate?

Magnetoinnin periaate perustuu sähkömagneettisen induktion lakiin ja ampeerilakiin. Virtapulssi synnyttää käämiin voimakkaan magneettikentän, joka magnetoi pysyvästi kelaan asetetun kovan magneettisen materiaalin. Pulssivirran huippuarvo on erittäin korkea, kun magnetoitu sähkömekaaninen säiliö toimii, mikä edellyttää, että kondensaattori kestää impulssivirran. Magnetoijalla on yksinkertainen rakenne ja se on itse asiassa sähkömagneetti, jolla on vahva magneettinen voima.

Miksi magnetointi on suunnattu?

Magnetointisuunta on ensimmäinen askel neodyymimagneetille, samariumkobolttipysyvälle kappaleelle ja muille materiaaleille magnetismin saavuttamiseksi. Se edustaa N-navan (pohjoisnapa) ja S-navan (etelänapa) sijaintia magneetissa tai magneettisessa komponentissa. Pysyvien magneettisten materiaalien magnetismi tulee pääasiassa sen helposti magnetoituvasta kiderakenteesta, jota kutsumme "magneettiseksi alueeksi". Verkkotunnusten välistä rajapintaa kutsutaan verkkoalueen seinäksi. Yleensä makroskooppisilla esineillä on aina monia magneettisia domeeneja. Tällä tavalla magneettialueiden magneettisten momenttien suunnat ovat erilaisia ​​ja tulokset kumoavat toisensa. Vektorisumma on nolla ja koko kohteen magneettinen momentti on nolla, joten se ei voi vetää puoleensa muita magneettisia materiaaleja. Toisin sanoen magneettiset materiaalit eivät näytä magnetismia ulospäin normaaleissa olosuhteissa. Vain kun magneettinen materiaali on magnetoitu, se voi osoittaa magnetismia ulkopuolelle. .

Miten magnetisoidut 2 napaa ja moninapaa toteutetaan vastaavasti?

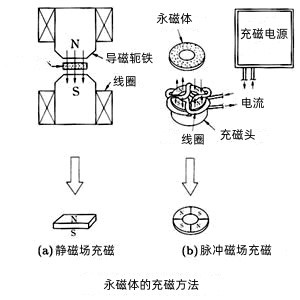

1. Kaksinapainen magnetointi: onttoa kelaa (kuten alla olevassa kuvassa) kutsutaan myös solenoidiksi. Suunnittelussa käämien lukumäärä on yleensä 5-30 kierrosta, magneettijohdin on yleensä teollista puhdasta rautaa, kelan virta on yleensä kymmenistä satoihin ampeereihin ja magneettipiirin pituus on yleensä useita senttejä tai kymmeniä senttimetrejä. Erityiset parametrit on valittava kohtuudella magnetointilaitteiston, magnetoidun tuotteen kokonaiskoon ja magneettinapojen lukumäärän mukaan ihanteellisen vaikutuksen saavuttamiseksi.

2. Moninapamagnetointi:

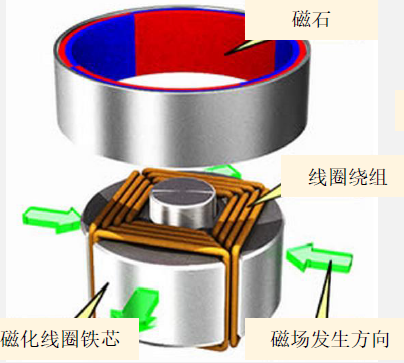

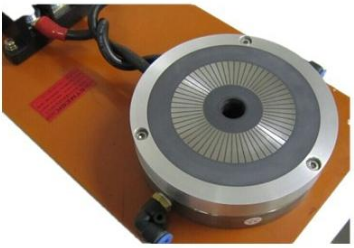

Käytä erityisiä keloja: ① lähellä kestomagneetin ulkohalkaisijaa (ulkokehän moninapa), ② lähellä kestomagneetin sisähalkaisijaa (sisähalkaisija moninapainen), ③ lähellä kestomagneetin päätypintaa (tasoinen moninapainen) , ④ Helbeck-matriisin magnetointi (käyttämällä kahta napaa magnetoimiseen ja sitten liittämällä ja kokoamalla kestomagneetit muodostamaan erityisen yhdistelmän keskittyneitä magneettikenttiä).

Mitkä ovat magnetointiolosuhteet?

Kestomagneettimateriaalien magnetointiolosuhteet sisältävät magnetointijännitteen, magnetointivirran, magnetointiajan ja muut indikaattorit. Näiden indikaattoreiden oikea asetus vaikuttaa merkittävästi magneettisen teräksen tai kestomagneettimoottorin suorituskykyyn ja käyttöikään.

1. Vakiovirtamagnetointi: Tämä menetelmä sopii matalan koersitiivisen magneeteille, kuten ferriittimagneeteille. Toteutusperiaate on purkaa pienjännite- ja suurikapasiteettisten kondensaattorien kautta.

2. Pulssimagnetointi: Tämä menetelmä sopii magneeteille, joilla on korkea koersitiivisuus, kuten neodyymimagneeteille. Toteutusperiaate on, että kela synnyttää lyhytaikaisen supervoimakkaan magneettikentän korkeajännitteisen ja pienen kapasiteetin kondensaattoripurkauksen kautta.

Kuinka määrittää, onko magnetointi kyllästynyt vai ei?

Kuinka arvioida, onko työkappale kyllästetty magnetoinnin jälkeen? Yleensä se on mittaustaulukon magneettiset tiedot. Jos teoreettisessa datassa on suuri aukko, katsotaan, että magnetisaatiossa ei ole kyllästymistä. Varsinaisessa käytössä jännite säädetään magneetin merkin vaadittuun energiaan magnetoinnin kokeilemiseksi. Kun magnetointi on valmis, magneettikentän intensiteetti eli magneetin pintamagnetismi havaitaan magneettisella mittauslaitteella. Tai mittaa magneetin magneettivuo, kirjoita magnetointitiedot muistiin, lisää sitten sähköjännitettä ja magnetoi toisen kerran. Magnetoinnin jälkeen testaa magnetismia nähdäksesi, onko magneettikentän voimakkuus kasvanut. Jos magneettikentän voimakkuus ei ole kasvanut jännitteen nostamisen jälkeen, se tarkoittaa, että magneetti on magnetoitu ja kyllästynyt.

Jotkut harvinaisten maametallien magneetit vaativat erittäin korkean magnetointikentän alueella 20-50 KOe. Näitä magneettikenttiä on vaikea luoda, ja ne tarvitsevat suuritehoisen virtalähteen ja hyvin suunniteltuja magnetointilaitteita. Isotrooppisesti sidotut neodyymimateriaalit tarvitsevat magneettikentän korkealla alueella 60 KOe ollakseen täysin kyllästyneet. Kuitenkin kenttä alueella 30 KOe voi saavuttaa 98% kyllästymisen. Ferriittimagneetit tarvitsevat 10 KOe:n luokkaa olevan magneettikentän, kun taas Al-Ni-Co-lejeeringit tarvitsevat 3 KOe:n magneettikentän kyllästyäkseen. Koska Al-Ni-Co voidaan helposti demagnetoida tahattomasti, on parasta magnetoida tämä materiaali ennen tai jopa sen jälkeen, kun magneetti on lopulta koottu laitteeseen.
